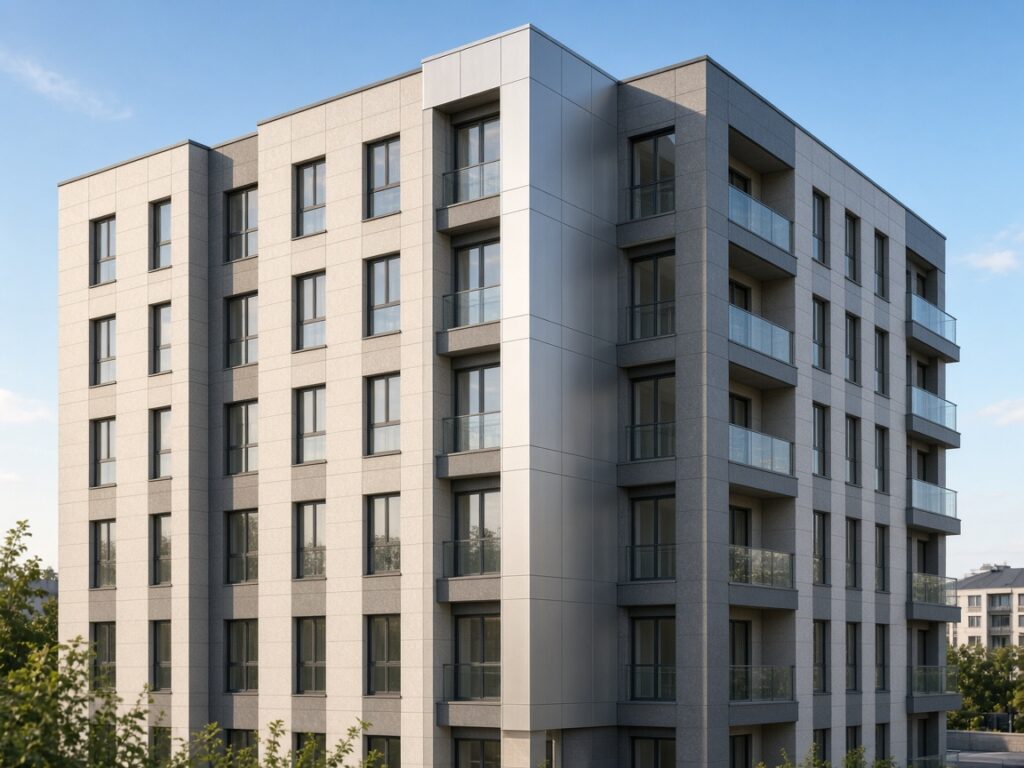

Вентилируемые фасады с межэтажной подсистемой: ускорение темпов монолитного строительства

Современное монолитно-каркасное домостроение диктует жесткие требования к срокам сдачи объектов, энергоэффективности ограждающих конструкций и снижению себестоимости строительно-монтажных работ. В условиях плотной городской застройки, когда заполнение наружных стен выполняется из пористых материалов с невысокой несущей способностью — газосиликатных, керамзитобетонных или пенобетонных блоков плотностью D400–D600 — классическое крепление подсистемы в стеновой массив сопряжено с серьезными инженерными и финансовыми рисками. В этой ситуации ключевым техническим решением становится надежный вентилируемый фасад с межэтажным типом крепления, который монтируется исключительно в монолитные диски перекрытий.

Для генеральных подрядчиков, проектных институтов и девелоперов такой конструктив открывает возможность вести фасадные работы параллельно с кладкой стен, исключая простои монтажных бригад. Компания «СОЮЗ» разрабатывает и выпускает несущие металлоконструкции, позволяющие оптимизировать логистику, уменьшить количество «мокрых» процессов и повысить общую надежность здания. Настоящая статья представляет детальный инженерный анализ межэтажной схемы монтажа, нормативных требований и регламентов, соблюдение которых обеспечивает безаварийную эксплуатацию объекта в климатических условиях Беларуси.

Инженерная специфика межэтажной подсистемы: распределение нагрузок

Принципиальное отличие межэтажной схемы от классической рядовой раскладки заключается в полном отказе от фиксации несущих узлов в самонесущее стеновое заполнение. Силовые кронштейны устанавливаются непосредственно в торцы либо нижние/верхние плоскости железобетонных плит перекрытий (бетон класса не ниже В20–В25). Расстояние между точками опирания по вертикали составляет стандартную высоту этажа — от 2,8 до 4,2 метра, что превращает вертикальную направляющую в балку, работающую по однопролетной или многопролетной схеме с консолями.

При разработке документации инженеры руководствуются СП 20.13330 (нагрузки и воздействия), нормами СП 522.1325800, а также государственными стандартами ГОСТ 58154 и ГОСТ Р 58883. На фасад действуют два ключевых вектора нагрузок:

Постоянная гравитационная нагрузка — собственный вес облицовочных панелей, направляющих профилей, соединителей и утеплителя. Воспринимается несущими опорными кронштейнами с фиксацией в жестких точках перекрытия.
Знакопеременная ветровая нагрузка — пульсационное и статическое давление ветра, расчет которого для высотных объектов в Минске выполняется с учетом аэродинамических коэффициентов, высоты здания и категории местности. Опорные и ветровые (плавающие) кронштейны компенсируют положительное давление и отрицательный отсос ветра.

Чтобы исключить деформацию каркаса при температурных перепадах, строго выдерживается кинематическая схема: верхний узел профиля крепится жестко (неподвижная точка), а нижний — через овальные пазы (подвижная скользящая опора). Это компенсирует линейные удлинения металла, достигающие нескольких миллиметров на этаж при перепаде температур от -35 °C зимой до +40 °C в летний зной.

Преимущества межэтажного конструктива для монолитных высоток

Применение межэтажной металлической подсистемы кардинально меняет логистику и график строительной площадки. В типовом цикле монтаж навесного фасада начинается только после возведения стен, их высыхания и закрытия теплового контура. Межэтажная схема разрывает эту технологическую зависимость.

К основным преимуществам системы относятся:

Параллельный монтаж. Бригады могут устанавливать усиленные вертикальные направляющие снизу вверх сразу после распалубки монолитных перекрытий, не дожидаясь завершения каменных работ на верхних ярусах.
Гарантированная несущая способность анкерного узла. Залитый монолит класса В25 обеспечивает усилие на вырыв анкера от 10 до 25 кН, что подтверждают натурные испытания. Для сравнения, пористый блок плотностью D500 часто показывает прочность на вырыв менее 1,2–1,5 кН, требуя дорогостоящих химических капсул.
Снижение металлоемкости на квадратный метр. Вместо сетки кронштейнов с шагом 600х600 мм используется всего 2–4 силовых кронштейна на вертикальную ось направляющей в пределах этажа.
Энергоэффективность и отсутствие мостиков холода. Резко сокращается число проколов теплоизоляционного слоя. Через плиту перекрытия проходит минимальное число кронштейнов, снабженных терморазрывными прокладками из полиамида или паронита.

Материалы и профили: прочностные расчеты

Большая длина пролета между плитами перекрытия требует применения профилей с высоким моментом инерции (Ix) и сопротивления (Wx), препятствующих чрезмерному прогибу под порывами ветра. Согласно требованиям нормативной документации, предельный прогиб направляющих не должен превышать 1/200 величины расчетного пролета (L) при проверке по второй группе предельных состояний.

В линейке продукции завода «СОЮЗ» представлены профили из коррозионностойкой стали и оцинкованного металлопроката 1-го класса оцинкования (толщина цинкового покрытия 275 г/м²), дополнительно защищенные полимерными составами. Для межэтажных пролетов успешно применяются усиленные элементы:

Профиль Т-образный ПВТ 100x50x1,2 мм, нержавеющая сталь — решение для участков с повышенными ветровыми нагрузками и облицовок с большим собственным весом.
Профиль П-образный ПП 100x20x20x1,2 мм, оцинкованная сталь — базовый конструктивный элемент коробчатого сечения, обладающий превосходными характеристиками на кручение и изгиб.
В качестве силовых узлов крепления к торцу плиты применяется кронштейн КРУ 300x80x80x2,0 мм, нержавеющая сталь, воспринимающий горизонтальные и вертикальные усилия без пластических деформаций.

Для узлов сопряжения также востребован профиль Z-образный ПZ 40×21,5x20x1,2 мм, оцинкованная сталь, обеспечивающий удобный переход в плоскостях оконных проемов, откосов и парапетов.

В таблице ниже приведено сравнение классической рядовой схемы и межэтажной системы крепления:

Параметр сравнения	Классическая рядовая система	Межэтажная подсистема «СОЮЗ»
Несущая база	Пеноблок, кирпич, газосиликат	Железобетонные плиты перекрытия
Количество кронштейнов на 1 м²	2,5 – 4,0 шт.	0,8 – 1,4 шт.
Зависимость от готовности кладки	Полная (монтаж после завершения стен)	Отсутствует (монтаж по каркасу ЖБ)
Потери тепла через термомосты	Высокие (множество проколов утеплителя)	Минимальные (локальные узлы ввода)
Требования к сечению направляющих	Стандартные (толщина 1,0–1,2 мм)	Усиленные (высота полки до 80–100 мм)
Тип применяемых анкеров	Фасадные дюбели удлиненного типа	Тяжелые стальные клиновые анкеры

Варианты облицовки в межэтажных системах

Межэтажная фасадная система универсальна и совместима с любыми современными фасадными материалами. За счет жесткости пространственного каркаса исключаются линейные перекосы облицовки.

В проектах многоэтажных комплексов и административных зданий Минска широко задействуются:

Облицовка крупноформатным керамогранитом — строгая геометрия и максимальная износостойкость. Долговечность таких решений подтверждена эксплуатацией знаковых зданий, в числе которых бизнес-центр «Соло» в Минске.
Легкие металлоконструкции и кассеты — вентилируемый фасад из композита на базе негорючих панелей либо классическая фасадная система из алюминиевых панелей, гарантирующая минимальный вес облицовки.
Тяжелые и текстурные материалы — фактурная облицовка фиброцементными панелями, а также клинкерная плитка для создания долговечных кирпичных фасадов без применения мокрой кладки.

Пошаговый регламент монтажа межэтажной подсистемы

Для сохранения расчетных прочностных характеристик монтаж металлоконструкций должен строго следовать технологической карте:

Геодезическая съемка и разметка. С помощью тахеометра определяются фактические отклонения торцов плит от вертикали. Размечаются центры установки силовых узлов.
Монтаж кронштейнов. Бурение отверстий в торцах перекрытий, продувка сжатым воздухом, установка паронитовой или пластиковой термоизолирующей прокладки и затяжка распорных металлических анкеров с контролируемым моментом динамометрическим ключом.
Монтаж утеплителя. Плиты минеральной ваты монтируются со смещением швов в два слоя. За счет отсутствия частокола кронштейнов теплоизоляционный контур получается цельным и герметичным.
Установка вертикальных профилей. Закрепление направляющих в подвижных и неподвижных точках кронштейна с зазором в стыках не менее 8–10 мм для обеспечения температурного расширения.
Установка горизонтальных элементов и кляммеров. Монтаж вторичного каркаса (при перекрестной схеме) или навеска облицовочных панелей с соблюдением проектных зазоров воздушного вентилируемого пространства.

Типичные ошибки при проектировании и монтаже

Ошибки при устройстве межэтажных навесных фасадов могут повлечь серьезные деформации и локальные разрушения облицовки. На основе аудита объектов можно выделить четыре ключевые проблемы:

Неверный учет краевых расстояний в монолите. Бурение отверстий под клиновые анкеры ближе 100 мм от края плиты перекрытия приводит к скалыванию бетона и потере несущей способности узла.
Блокировка температурных зазоров. Стягивание всех узлов вертикального профиля болтами намертво (без скользящих опор) вызывает сезонное коробление стоек и растрескивание облицовки.
Игнорирование ветрового подпора на углах. По нормам СП 20.13330 угловые зоны здания шириной до 1,5–2 метров подвергаются повышенным ветровым нагрузкам (значение коэффициента формы возрастает). Использование на углах того же шага профилей, что и на рядовом фасаде, недопустимо.
Использование несертифицированного крепежа. Отсутствие антикоррозийного покрытия на метизах или применение пластиковых дюбелей в несущих узлах межэтажных кронштейнов запрещено. Все необходимые соединительные элементы следует приобретать через проверенный магазин комплектующих фасадной системы.

Грамотное проектирование вентилируемого фасада экспертами завода «СОЮЗ» полностью исключает подобные ошибки за счет выполнения проверочных статических и динамических расчетов в лицензированных программных комплексах.

Часто задаваемые вопросы (FAQ)

Насколько межэтажная система дороже стандартной рядовой?

Стоимость погонного метра усиленного профиля выше рядового, однако за счет резкого снижения общего количества кронштейнов, сокращения числа отверстий в 3–4 раза, отказа от дорогих химических анкеров в пеноблок и ускорения темпов работ итоговая смета объекта снижается на 7–15%.

Можно ли применять межэтажную систему при высоте этажа более 3,6 метров?

Да. В случаях со свободной высотой этажа до 4,5–5 метров (коммерческие первые этажи, стилобаты) инженеры завода «СОЮЗ» применяют спаренные вертикальные направляющие повышенного момента инерции либо вводят промежуточные разгрузочные фермы, сохраняя схему опирания только на плиты перекрытия.

Какой зазор вентиляции необходим для межэтажных фасадов?

В соответствии с СП 522.1325800 минимальный воздушный зазор между наружной гранью теплоизоляционного слоя и внутренней гранью облицовки должен составлять не менее 40 мм (оптимально 50–60 мм с учетом строительных допусков каркаса), что обеспечивает эффективную тягу воздушного потока и вывод конденсата.

Заключение

Грамотно спроектированные и смонтированные навесные фасады с межэтажным креплением — это инженерный стандарт для монолитного строительства, гарантирующий абсолютную безопасность, снижение трудоемкости и сокращение сроков ввода объектов в эксплуатацию. Завод фасадных систем «СОЮЗ» предлагает полный комплекс услуг: от статических расчетов и поставки несущей подсистемы до авторского надзора на строительной площадке.

Чтобы оперативно определить бюджет проекта и потребность в материалах, воспользуйтесь сервисом калькулятор вентилируемого фасада онлайн на нашем сайте или обратитесь к инженерам компании «СОЮЗ» в Минске для получения подробной консультации и разработки рабочего проекта.
