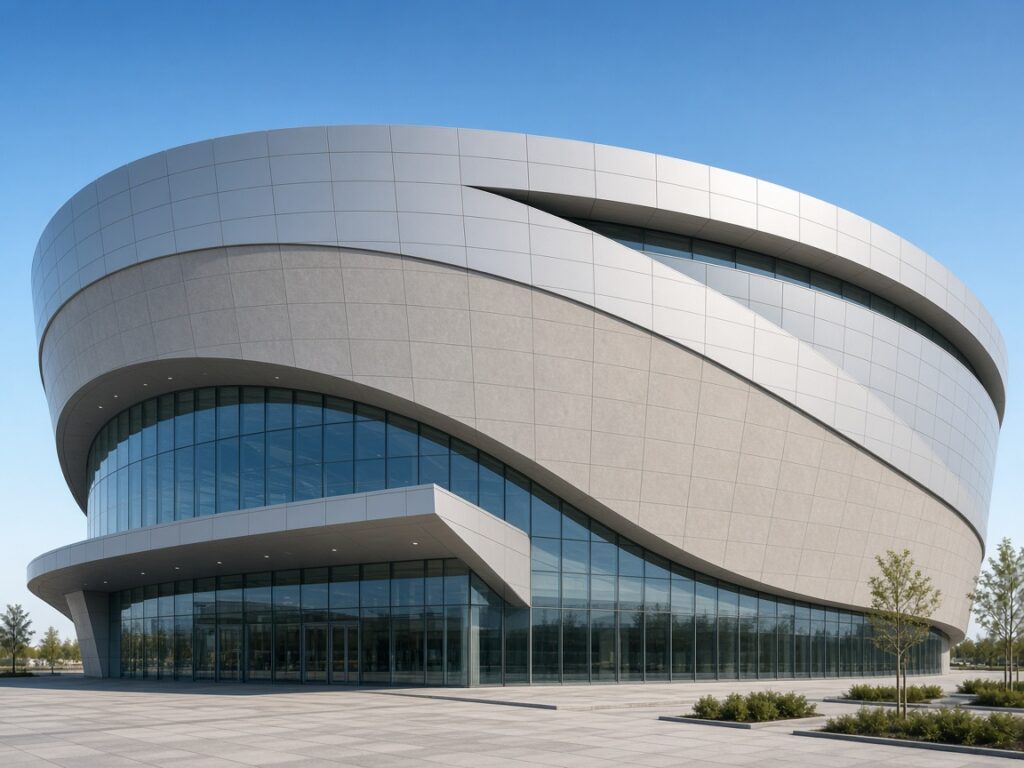

Навесные фасады спортивных арен Минска: аэродинамика и устойчивость к ветровым порывам

Для спортивной арены навесные фасады необходимо рассчитывать не только по площади и массе облицовки. Большой объем здания, криволинейная геометрия, открытые входные группы и свободная застройка вокруг объекта формируют сложные воздушные потоки. Максимальное ветровое воздействие нередко возникает локально — у углов, парапетов, козырьков, разрывов оболочки и на участках изменения кривизны.

В статье разберем, какие исходные данные нужны для арены в Минске, как определить опасные зоны и выстроить непрерывную передачу усилий от облицовки к несущему основанию. Материал будет полезен архитекторам, проектировщикам, техническим заказчикам, генеральным подрядчикам и монтажным организациям, которым важно заранее исключить вибрацию панелей, раскрытие стыков и перегрузку креплений.

Почему фасад спортивной арены требует отдельного аэродинамического анализа

Типовая прямоугольная схема расчета не всегда корректно описывает поведение арены. Для таких объектов характерны овальный план, наклонные стены, крупные консоли, развитые входные навесы и переходы между глухими и светопрозрачными участками. Поток ускоряется при обтекании оболочки, отрывается от поверхности и создает зоны повышенного разрежения.

Особого внимания требуют:

верхний пояс фасада, парапеты и сопряжение оболочки с кровлей;
внешние и внутренние углы, места перелома плоскости;
участки с изменяющимся радиусом кривизны;
козырьки, экраны, пилоны и выступающие архитектурные элементы;
проемы ворот, эвакуационные выходы и группы наружных дверей;
перфорированные поверхности и открытые декоративные ламели;
переходы между панелями разного формата и массы;
нижние ряды облицовки, доступные зрителям и эксплуатационной технике.

Давление на внешнюю поверхность нельзя рассматривать изолированно от давления в воздушном зазоре. Для концептуальной оценки используется разность внешнего и внутреннего давления: чем хуже выравнивается давление через открытые швы и продухи, тем выше может оказаться результирующее воздействие на кассету. При этом решение о степени выравнивания должно подтверждаться расчетной моделью, а не приниматься только по наличию межпанельных швов.

Для арен также важен пульсационный характер ветра. Изменяющееся во времени воздействие способно вызвать дребезг тонколистовой облицовки, циклическую работу заклепок и винтов, а также перемещения элементов, не выявляемые статическим расчетом по усредненному давлению.

Нормативная база и исходные данные для объекта в Минске

При строительстве в Беларуси обязательность требований определяется действующими техническими нормативными правовыми актами Республики Беларусь, заданием на проектирование и условиями экспертизы. Российские своды правил и стандарты могут применяться как согласованная методическая база, если это предусмотрено проектом, но не заменяют обязательные для конкретного объекта белорусские нормы.

При использовании российских документов необходимо учитывать их область применения и актуальную редакцию:

СП 20.13330 устанавливает правила определения нагрузок и воздействий, включая среднюю, пульсационную и, в предусмотренных случаях, пиковую составляющие ветровой нагрузки;
СП 131.13330 содержит климатические данные для строительного проектирования, однако расчетный ветровой район и параметры ветрового воздействия принимают по профильным нормам на нагрузки, а не только по строительной климатологии;
СП 522.1325800 регламентирует проектирование и устройство навесных фасадных систем с воздушным зазором, включая требования к расчетной схеме, узлам и производству работ;
ГОСТ Р 58154 устанавливает технические требования к материалам подконструкций навесных фасадных систем с воздушным зазором;
ГОСТ 22233 распространяется на прессованные профили из алюминиевых сплавов для ограждающих конструкций в пределах установленной стандартом области применения. Его нельзя автоматически использовать как единственный норматив для любого алюминиевого элемента подсистемы.

До начала проектирования вентилируемого фасада в Минске собирают не только архитектурные чертежи, но и сведения, влияющие на аэродинамику и несущую способность:

координаты, высоту и форму здания, отметки парапетов и козырьков;
окружающую застройку, рельеф и возможные изменения территории после ввода объекта;
характеристики несущих стен и перекрытий, результаты обследования или данные рабочей документации;
размеры, массу, жесткость и способ крепления облицовочных элементов;
ширину воздушного зазора, конфигурацию швов и расположение противопожарных отсечек;
условия эксплуатации входов, ворот и других крупных проемов;
требования к прогибам, визуальной ровности, ремонтопригодности и сроку службы.

Скорость потока и ветровое давление связаны квадратичной зависимостью: при росте скорости в два раза динамическое давление возрастает приблизительно в четыре раза. Поэтому небольшое недооценивание локального ускорения у края оболочки может существенно изменить усилия в креплениях.

Расчетная модель: от ветрового давления до анкера

Навесная фасадная система должна рассматриваться как единая цепочка передачи нагрузки:

облицовка → крепеж облицовки → направляющие → соединения профилей → кронштейны → анкерные крепления → несущая конструкция здания.

Расчет только вертикального профиля не подтверждает надежность всей системы. Предельное состояние может определяться продавливанием или изгибом кассеты, смятием отверстия, вырывом заклепки, деформацией кронштейна либо недостаточной несущей способностью анкера в фактическом материале основания.

Проверяемый элемент	Основные воздействия	Что требуется подтвердить
Панель или кассета	Давление и отсос ветра, собственная масса	Прочность, прогиб, устойчивость плоских участков, отсутствие остаточной деформации
Кляммер, зацеп, заклепка, винт	Отрыв, сдвиг, циклическая нагрузка	Несущую способность крепежа и материала вокруг отверстия
Направляющая	Изгиб, кручение, температурные деформации	Прочность, жесткость и устойчивость профиля
Кронштейн	Изгибающий момент, растяжение и срез	Несущую способность полки, опорной зоны и соединения с профилем
Анкер	Растяжение, срез и их сочетание	Работу в конкретном основании с учетом краевых расстояний и шага
Несущая стена	Локальная передача усилий	Прочность основания и отсутствие разрушения слабого наружного слоя

Площадь фасада разбивают на расчетные зоны. Рядовые участки, верхний пояс, углы, парапеты и места изменения геометрии получают разные коэффициенты и, следовательно, разные нагрузки. Оптимизация подсистемы допустима только после такого зонирования: одинаковый шаг кронштейнов по всей арене либо приводит к перерасходу металла, либо оставляет наиболее нагруженные участки без необходимого запаса.

Для объектов сложной формы расчет по нормативным коэффициентам может дополняться численным моделированием CFD или испытаниями модели в аэродинамической трубе. Такая проверка особенно обоснована при криволинейной оболочке, крупных козырьках, двойном фасаде и отсутствии прямых нормативных аналогов. CFD не является заменой нормативного расчета: модель должна иметь обоснованные граничные условия, сеточную сходимость и интерпретацию результатов для расчетных сочетаний нагрузок.

Облицовка, подконструкция и устойчивость к порывам

Выбор материала влияет не только на архитектурный образ арены, но и на аэродинамическое поведение оболочки. Чем крупнее формат и меньше пространственная жесткость панели, тем выше чувствительность к разрежению и пульсациям.

Металлические кассеты

Стальные металлокассеты позволяют создавать крупные модульные поля, но их жесткость зависит от толщины металла, размеров отгибов, расположения зацепов и наличия усилителей. Увеличение толщины не всегда является наиболее эффективным решением: иногда изменение геометрии борта или добавление расчетного каркаса дает больший прирост жесткости при меньшей массе.

Алюминиевые панели и кассеты обладают меньшей массой и высокой коррозионной стойкостью, однако требуют проверки температурных перемещений и местной устойчивости. Для длинных направляющих предусматривают фиксированные и подвижные точки, чтобы тепловое расширение не создавало неконтролируемые усилия в заклепках и облицовке.

Объемные элементы

Объемные фасадные панели формируют выразительную пластику, но выступающие грани изменяют обтекание и могут воспринимать нагрузку с нескольких направлений. Их расчетная площадь не всегда совпадает с видимой проекцией. Проверке подлежат внешний лист, внутренний каркас, сварные или механические соединения и точки фиксации к подсистеме.

Перфорация и открытые экраны

Для перфорированной панели нельзя просто уменьшить ветровую нагрузку пропорционально площади отверстий. Результат зависит от коэффициента живого сечения, формы отверстий, расстояния до основной стены и возможности выравнивания давления. При двухслойной оболочке отдельно анализируют наружный экран и расположенный за ним основной фасад.

Профили, кронштейны и другие комплектующие вентилируемого фасада подбирают по расчетным усилиям и подтвержденным характеристикам материала. Толщина металла, марка сплава, защитное покрытие и геометрия сечения не должны заменяться на площадке без проверки проектировщиком.

Пошаговый алгоритм проектирования и контроля

Сформировать цифровую модель оболочки с фактическими радиусами, уклонами, проемами и выступами.
Установить нормативную базу проекта и получить климатические параметры для площадки строительства в Минске.
Определить необходимость специального аэродинамического исследования.
Разбить фасад на рядовые, краевые, угловые и особые зоны воздействия.
Назначить облицовку и предварительную сетку направляющих с учетом архитектурного модуля.
Рассчитать панели, крепеж, профили, кронштейны, анкеры и основание по предельным состояниям.
Проверить температурные перемещения и совместимость материалов с точки зрения контактной коррозии.
Разработать узлы парапетов, козырьков, проемов, деформационных швов и примыканий к кровле.
Провести натурные испытания анкеров, если этого требуют проектные условия и характеристики основания.
Изготовить и согласовать пробный фрагмент фасада, а для нестандартных панелей при необходимости выполнить нагрузочные испытания.
Организовать входной, операционный и приемочный контроль монтажа с фиксацией скрытых работ.

Предварительный бюджет можно оценить через калькулятор фасадной системы, однако итоговая спецификация арены формируется после расчета ветровых зон и узлов. Онлайн-оценка не учитывает автоматически все усиления у парапетов, нестандартные кассеты, сложные откосы и специальный крепеж.

Типичные ошибки

применение одного значения ветровой нагрузки ко всей оболочке;
игнорирование пикового отсоса на краях и углах;
расчет панели без учета податливости ее креплений;
назначение слишком крупного формата кассет только по архитектурной раскладке;
жесткая фиксация всех точек длинного профиля без компенсации температурных перемещений;
анкеровка в облицовочный или слабый слой стены вместо несущего основания;
замена марки стали, толщины профиля или типа крепежа без перерасчета;
перекрытие воздушного зазора утеплителем, мембраной или монтажным мусором;
отсутствие исполнительной съемки и контроля фактического шага кронштейнов.

Практический пример архитектурной координации раскладки облицовки и подсистемы можно увидеть на странице объекта бизнес-центр «Соло» в Минске. Для спортивной арены количество особых зон обычно больше, поэтому детализация расчетной модели должна быть выше.

FAQ: ветровая устойчивость фасадов спортивных объектов

Достаточно ли расчета по ветровому району?

Нет. Нормативный ветровой район задает исходный уровень воздействия, но не описывает локальное обтекание конкретной арены. Дополнительно учитываются высота, тип местности, форма здания, коэффициенты внешнего и внутреннего давления, краевые зоны, пульсации и расчетные сочетания нагрузок.

Когда требуется аэродинамическая труба или CFD?

Решение принимает проектировщик совместно с техническим заказчиком. Специальное исследование целесообразно при сложной пространственной форме, крупных консолях, двойной оболочке, нетипичной окружающей застройке или невозможности надежно назначить коэффициенты по нормативным схемам. Для ответственных объектов результаты CFD желательно сопоставлять с нормативными оценками либо физическим экспериментом.

Можно ли после расчета заменить направляющие или кронштейны аналогами?

Только после проверки. Совпадение внешних размеров не означает равную несущую способность: отличаются толщина, предел текучести, форма сечения, перфорация, защитное покрытие и работа соединений. Замена оформляется в установленном проектом порядке и при необходимости сопровождается перерасчетом.

Расчет фасадной системы для спортивной арены

Надежность оболочки определяется не максимальной толщиной металла, а согласованной работой всех элементов — от кассеты до несущей стены. Компания «СОЮЗ» выполняет подбор системы, разработку узлов и расчет спецификации с учетом архитектуры, ветрового зонирования и характеристик основания. Чтобы получить техническую консультацию и предварительную смету для объекта в Минске, направьте планы, разрезы, фасады и требования к облицовке либо воспользуйтесь онлайн-калькулятором. Профессионально спроектированные навесные фасады сохраняют геометрию при ветровых порывах, снижают риск внепланового ремонта и обеспечивают безопасную эксплуатацию спортивной арены.
